برای جابهجایی ایمن برخی بارهای سنگین، قطعات حساس صنعتی و تجهیزات خاص کارگاهی، همیشه انتخاب اسلینگ آماده با نزدیکترین ظرفیت یا طول موجود در بازار، راهکار فنی مناسبی نیست. زمانی که وزن، ابعاد، مرکز ثقل، تعداد نقاط اتصال یا آرایش بار شرایط ویژهای دارد، اسلینگ باید دقیقاً متناسب با مشخصات واقعی بار و شیوه لیفت طراحی و مونتاژ شود.
ویتال بکسل بهعنوان مرجع تخصصی تأمین تجهیزات لیفتینگ در ایران، خدمات مشاوره، طراحی، ساخت و مونتاژ انواع اسلینگ سیمبکسلی، زنجیری و تسمهای سفارشی را ارائه میدهد. در فرآیند طراحی اسلینگ این مجموعه، طراحی اسلینگ زنجیری و سیمبکسلی با توجه به وزن و ابعاد بار، مرکز ثقل، تعداد نقاط اتصال، طول شاخهها، زاویه لیفت و نوع اتصالات انجام میشود و قلاب، شگل، مستر لینک و سایر اجزای مجموعه نیز متناسب با ظرفیت و نحوه استفاده انتخاب میشوند.
چرا اسلینگ آماده برای همه پروژهها مناسب نیست؟
اسلینگ جرثقیل آماده زمانی قابل استفاده است که مشخصات آن با شرایط واقعی عملیات مطابقت داشته باشد. وزن بار فقط یکی از عوامل انتخاب است و مواردی مانند شکل بار، محل نقاط اتصال، مرکز ثقل، ارتفاع لیفت و زاویه شاخهها نیز روی آرایش و ظرفیت اسلینگ اثر دارند. برای مثال، بارهایی با نقاط اتصال نامتقارن ممکن است به شاخههایی با طول متفاوت نیاز داشته باشند. در بارهای چندنقطهای نیز تعداد شاخهها بهتنهایی به معنی تقسیم مساوی وزن نیست و نحوه انتقال نیرو باید در طراحی در نظر گرفته شود.
به صورت کلی به دلایل زیر استفاده از اسلینگهای آماده یا غیراستاندارد بههیچ وجه پاسخگوی تمامی نیازهای پروژهها نیست:
- شکل و مرکز ثقل بارهای مختلف یکسان نیست.
- زاویه شاخههای اسلینگ بر ظرفیت تحمل بار (WLL) تأثیر مستقیم دارد.
- شرایط محیطی (حرارت، رطوبت، مواد شیمیایی یا تیز بودن زوایای بار) متغیر است.
در نتیجه در برخی کاربردها، طراحی و ساخت اختصاصی اسلینگ متناسب با وزن، ابعاد و شرایط محیطی بار، تنها راهکار مطمئن برای تضمین ایمنی عملیات باربرداری و پرسنل شما است.
طراحی اسلینگ باربرداری بر اساس چه اطلاعاتی انجام میشود؟
برای طراحی یک اسلینگ، مشخصات بار و شرایط عملیات باید همزمان بررسی شوند. اطلاعات ناقص درباره مرکز ثقل یا نقاط اتصال میتواند به انتخاب آرایش نامناسب و توزیع متفاوت نیرو بین شاخهها منجر شود.
وزن، ابعاد و مرکز ثقل بار
وزن بار نقطه شروع تعیین ظرفیت موردنیاز است، اما ظرفیت نهایی اسلینگ فقط با وزن مشخص نمیشود. طول، عرض، ارتفاع و مرکز ثقل بار مشخص میکنند شاخهها در چه موقعیتی قرار بگیرند و بار هنگام بلندشدن چه رفتاری داشته باشد.
تعداد نقاط اتصال و تعداد شاخهها
تعداد نقاط اتصال مشخص میکند بار با کدام مدل اسلینگ تکشاخه، دوشاخه، سهشاخه یا چهارشاخه جابهجا خواهد شد. در اسلینگهای چندشاخه، بدون بررسی هندسه بار نمیتوان به فرض قطعی پخش مساوی بار بین تمام شاخه ها رسید.
طول اسلینگ و زاویه شاخهها
طول مؤثر اسلینگ باید با فاصله نقاط اتصال، ارتفاع قلاب و فضای مانور هماهنگ باشد. زاویه شاخهها نیز روی نیروی واردشده به هر شاخه اثر میگذارد و باید هنگام تعیین ظرفیت واقعی مجموعه در نظر گرفته شود.
نوع قلاب، شگل و اتصالات
قلاب و شگل بخشی از مجموعه باربرداری هستند و ظرفیت آنها باید با ظرفیت موردنیاز اسلینگ هماهنگ باشد. علاوه بر ظرفیت، ابعاد دهانه، نحوه درگیری، جهت بارگذاری و سازگاری اتصال با نقطه اتصال بار نیز باید بررسی شود.
شرایط محیطی و نحوه استفاده
سایش، رطوبت، مواد شیمیایی، دمای محیط، لبههای تیز و احتمال ضربه در زمان جابهجایی میتوانند روی انتخاب نوع اسلینگ اثر بگذارند. برای بارهایی با لبه تیز نیز استفاده از محافظ مناسب باید در طراحی لحاظ شود.
انواع اسلینگ قابل سفارش در ویتال بکسل
سفارش ساخت و طراحی اسلینگ زنجیری
اسلینگ زنجیری برای عملیات باربرداری صنعتی و شرایطی که مجموعه در معرض سایش، ضربه، حرارت یا سطوح زبر و برنده قرار دارد، کاربرد دارد. در سفارش ساخت، گرید و قطر زنجیر، تعداد شاخهها، طول، نوع قلاب و سایر اتصالات متناسب با ظرفیت و آرایش باربرداری تعیین میشوند.
- گرید زنجیر: استفاده از زنجیر فولادی آلیاژی گرید ۸۰ و ۱۰۰ متناسب با ظرفیت موردنیاز.
- اتصالات: امکان مونتاژ با انواع حلقه رابط، قلاب دانهگیر، قلاب شاخدار، قلاب کارابین، قلاب ثابت S، قلاب کج و شگل فولادی.
- تنظیم طول: امکان استفاده از جکلوی و قلابهای کوتاهکننده برای تنظیم طول شاخهها، بهویژه در بارهایی با مرکز ثقل نامتقارن یا فاصله متفاوت نقاط اتصال.
- کاربردها: صنایع فولاد و ذوبآهن، قالبسازی، ماشینسازی و جابهجایی بارهای صنعتی.
برای اسلینگهای زنجیری کوتاهحلقه گرید ۸، الزامات مربوط به محصول و اجزای آن در استاندارد EN 818-4 پوشش داده میشود. انتخاب گرید، قطر زنجیر و اجزای مجموعه باید بر اساس ظرفیت و شرایط واقعی استفاده انجام شود.
طراحی و ساخت اسلینگ سیمبکسلی
اسلینگ سیمبکسلی به دلیل مقاومت مناسب در برابر کشش و سایش و انعطافپذیری، یکی از گزینههای رایج برای جابهجایی بار در پروژههای عمرانی، کارگاهی و صنعتی است. در طراحی و ساخت آن، نوع سیمبکسل، قطر، ساختار، نوع مغزی، طول مؤثر و روش سرسازی بر اساس شرایط باربرداری تعیین میشوند.
- روش سرسازی: امکان ساخت با بوش آلومینیومی و پرس یا بافت دستی (سبدبافی/گلاویز)، متناسب با مشخصات سفارش.
- تعداد شاخهها: قابلیت ساخت بهصورت تکشاخه، دوشاخه، سهشاخه و چهارشاخه و در آرایشهای مدور یا بیپایان.
- نوع سیمبکسل: امکان استفاده از سیمبکسلهای فولادی با مغزی فولادی یا کنفی و ساختارهای مختلف، متناسب با کاربرد.
- اتصالات انتهایی: انتخاب نوع چشمی و تجهیزات اتصال مانند شگل و قلاب، بر اساس آرایش باربرداری.
- کاربردها: پروژههای اسکلتسازی، دکلبندی، جرثقیلها، کارگاههای صنعتی و برخی کاربردهای دریایی.
الزامات مربوط به اسلینگهای سیمبکسلی فولادی در خانواده استاندارد EN 13414 بررسی میشود. همچنین در زمان استفاده، وضعیت سیمبکسل، از جمله پارگی رشتهها، لهشدگی، خوردگی و شرایط سرسازی باید بهصورت دورهای کنترل شود.

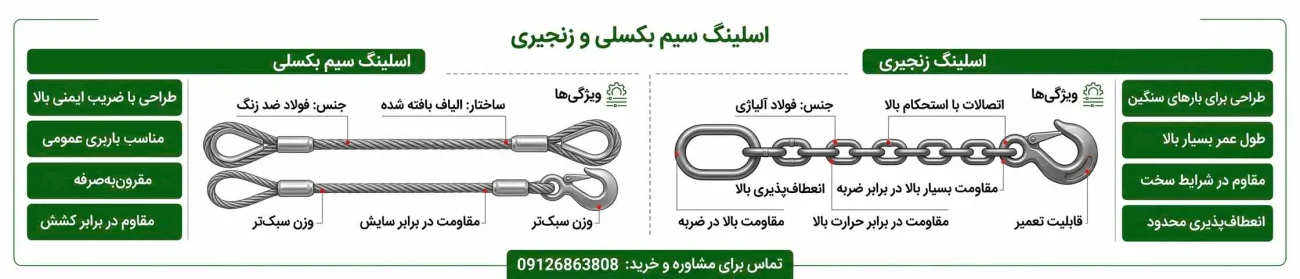

اسلینگ زنجیری یا سیمبکسلی، کدام برای پروژه شما مناسب است؟
انتخاب بین اسلینگ زنجیری و سیمبکسلی به شرایط پروژه بستگی دارد و نمیتوان یک گزینه را برای تمام کاربرد و عملیات های باربرداری مناسب دانست.
| معیار | اسلینگ زنجیری | اسلینگ سیمبکسلی |
|---|---|---|
| کاربرد | عملیات صنعتی و بارهای سنگین | طیف متنوعی از عملیات لیفتینگ |
| وزن مجموعه | معمولاً بیشتر | معمولاً کمتر |
| مقاومت در برابر سایش | مناسب در شرایط صنعتی | وابسته به ساختار سیمبکسل و شرایط تماس |
| تنظیم طول | در برخی آرایشها با تجهیزات مناسب امکانپذیر است | محدودتر و وابسته به روش ساخت |
| حساسیت به خم | باید از خم و بارگذاری نامناسب جلوگیری شود | شعاع خم و لهشدگی اهمیت بیشتری دارد |
| شرایط محیطی | باید متناسب با نوع زنجیر و محیط انتخاب شود | باید با شرایط تماس، سایش و محیط هماهنگ باشد |
در نهایت، وزن بار، نحوه اتصال، شکل نقاط لیفت، شرایط محیطی، محدودیتهای محل کار و مشخصات موردنیاز پروژه تعیین میکنند کدام نوع اسلینگ برای عملیات باربرداری شما مناسب تر است.
مشخصات فنی و ظرفیت اسلینگ سفارشی چگونه تعیین میشود؟
تعیین ظرفیت ایمن اسلینگ (WLL) بر اساس ضعیفترین جزء مجموعه (زنجیر، سیمبکسل یا اتصالات) و اعمال ضرایب کاهنده محاسباتی انجام میشود. این مقدار تابع مستقیمی از روش بستن بار (مستقیم، خفهکن یا سبدی)، زاویه شاخهها نسبت به افق (که با کاهش زاویه، نیروی کششی روی شاخهها به شدت افزایش مییابد) و شرایط محیطی مانند دمای کاری و لبههای تیز بار است.
وزن بار چه ارتباطی با ظرفیت اسلینگ دارد؟
وزن بار باید از WLL اسلینگ در همان روش اتصال و زاویه استفاده کمتر باشد. وزن تجهیزات متصل به بار و نیروهای ناشی از شتاب، ضربه یا حرکت ناگهانی نیز نباید نادیده گرفته شوند.
زاویه شاخهها چه تأثیری بر ظرفیت دارد؟
در اسلینگهای چندشاخه، با افزایش زاویه شاخهها نسبت به خط عمود، نیروی واردشده به هر شاخه بیشتر میشود. بنابراین نمیتوان ظرفیت اسلینگ را صرفاً با تقسیم وزن بار بر تعداد شاخهها محاسبه کرد. برای تعیین ظرفیت مجاز، باید زاویه شاخهها و مقدار WLL درجشده در جدول سازنده در نظر گرفته شود.
| زاویه شاخه نسبت به افق | ضریب کاهنده ظرفیت | ظرفیت واقعی (مثال: اسلینگ ۱۰ تنی) | میزان افت ظرفیت |
|---|---|---|---|
| ۹۰ درجه (کاملاً عمود) | ۱.۰۰ | ۱۰ تن (۱۰۰٪) | صفر |
| ۶۰ درجه (زاویه استاندارد و ایمن) | ۰.۸۶۶ | ۸.۶۶ تن | ۱۳.۴٪ کاهش |
| ۴۵ درجه (حداکثر زاویه توصیهشده) | ۰.۷۰۷ | ۷.۰۷ تن | ۲۹.۳٪ کاهش |
همانطور که در جدول بالا مشخص است، با کاهش زاویه شاخهها نسبت به افق، نیروی کششی روی هر شاخه به صورت فزایندهای افزایش مییابد؛ تا جایی که در زاویه ۳۰ درجه، نیمی از ظرفیت اسلینگ شما کاملاً از دست میرود. این جدول اهمیت محاسبه طول دقیق شاخهها و ساخت اسلینگ اختصاصی متناسب با ارتفاع لیفت کارگاه شما را به خوبی نشان میدهد.
تعداد شاخهها چگونه در طراحی لحاظ میشود؟
در اسلینگ سه و چهارشاخه، فرض بارگیری مساوی همه شاخهها فقط در شرایط هندسی و اجرایی مشخص قابل استفاده است. نامتقارنبودن بار، تفاوت طول شاخهها یا اختلاف نقاط اتصال میتواند باعث شود بخشی از بار روی یک یا دو شاخه متمرکز شود.
چرا ظرفیت قلاب و شگل باید با اسلینگ هماهنگ باشد؟
اسلینگ با قلاب یا شگل کمظرفیت، ظرفیت کل مجموعه را به همان جزء محدود میکند. علاوه بر WLL، جهت بارگذاری، زاویه اتصال و سازگاری ابعاد قطعات نیز باید بررسی شود.
اگر برای تعیین ظرفیت مدنظر و بررسی شرایط عملیات لیفتینگ خود به راهنمایی نیاز دارید، از طریق شماره های موجود در سایت با کارشناسان مجرب ویتال بکسل تماس بگیرید. ما از مرحله بررسی پروژه تا طراحی، ساخت و خدمات پس از فروش انواع اسلینگ باربرداری همراه شما هستیم.

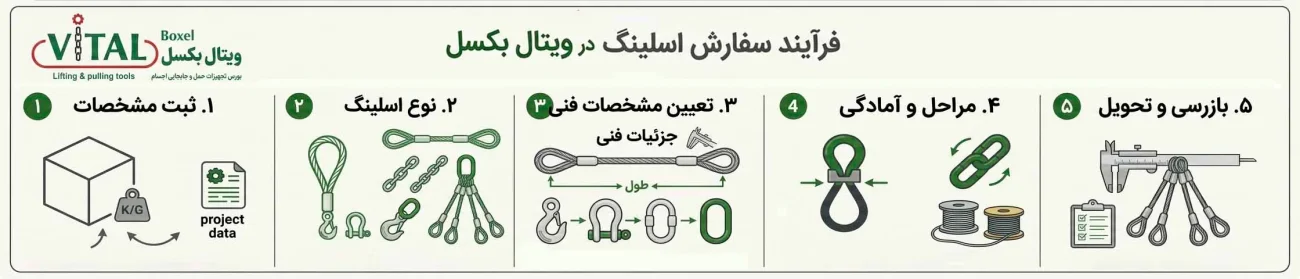

فرآیند سفارش طراحی و ساخت اسلینگ در ویتال بکسل چگونه است؟
۱. ارسال مشخصات بار و پروژه
وزن، ابعاد، شکل بار، مرکز ثقل، تعداد نقاط اتصال، نوع جرثقیل، ارتفاع لیفت و شرایط محیطی را ارسال کنید. تصویر بار، نقشه نقاط اتصال یا ویدئوی کوتاه از نحوه اتصال نیز میتواند برای بررسی اولیه مفید باشد.
۲. انتخاب نوع و آرایش اسلینگ
بر اساس اطلاعات پروژه مشخص میشود اسلینگ زنجیری، سیمبکسلی یا یک آرایش چندشاخه موردنیاز است. در این مرحله طول شاخهها، روش اتصال و محدودیتهای هندسی نیز بررسی میشوند.
۳. تعیین مشخصات فنی و اتصالات
نوع زنجیر یا سیمبکسل، ظرفیت، طول، تعداد شاخهها، قلاب، شگل، مستر لینک و سایر اجزای موردنیاز تعیین میشوند. تمام اجزا باید بهعنوان یک مجموعه با یکدیگر سازگار باشند.
۴. ساخت و آمادهسازی سفارش
پس از تأیید مشخصات، اسلینگ مطابق سفارش آماده میشود. در اسلینگ سیمبکسلی، روش سرسازی و در اسلینگ زنجیری، گرید زنجیر و نحوه اتصال اجزا باید مطابق مشخصات تعیینشده باشد.
۵. کنترل مشخصات پیش از تحویل
تعداد شاخهها، طول، نوع اتصالات و مشخصات سفارش کنترل میشوند تا محصول نهایی با اطلاعات تأییدشده کارفرما مطابقت داشته باشد.
استعلام قیمت و سفارش طراحی اسلینگ زنجیری و اسلینگ سیم بکسلی
خرید اسلینگ و تجهیزات لیفتینگ با فاکتور رسمی در ویتال بکسل
امکان ثبت سفارش تجهیزات لیفتینگ با فاکتور رسمی برای شرکتها، پیمانکاران و واحدهای صنعتی وجود دارد. مشخصات اقلام سفارشی شما در پیشفاکتور و فاکتور ثبت میشود تا مستندات خرید برای واحد مالی و بایگانی سازمانی قابل استفاده باشد. در کنار اسلینگ، میتوانید انواع امکان تجهیزات مکمل مانند شگل، قلاب، زنجیر بار، پولیفت، تیفور و وینچ را نیز از فروشگاه ویتال بکسل دریافت کنید. این موضوع امکان بررسی تجهیزات مرتبط با یک عملیات باربرداری را در قالب یک سفارش فراهم میکند.
قیمت طراحی و ساخت اسلینگ باربرداری در ویتال بکسل چگونه تعیین میشود؟
قیمت سفارش اختصاصی پس از مشخص شدن مشخصات فنی اعلام میشود. نوع اسلینگ، ظرفیت، طول، تعداد شاخهها، نوع قلاب و شگل، روش ساخت و سایر مشخصات پروژه روی هزینه نهایی اثر دارند. به همین دلیل، اعلام یک قیمت ثابت برای تمام اسلینگهای سفارشی دقیق نیست. برای دریافت قیمت از طریق فرم زیر یا شماره های موجود در سایت با ما در ارتباط باشید، مشخصات بار و شرایط عملیات را ارسال کنید تا نوع و آرایش موردنیاز اسلینگ مدنظر شما بررسی شود.
