وینچ‌ها ابزارهای حیاتی در صنایع مختلف هستند که برای جابجایی و بلند کردن بارهای سنگین مورد استفاده قرار می‌گیرند. این دستگاه‌ها به دو نوع اصلی تقسیم می‌شوند: وینچ‌های دستی و وینچ‌های برقی. وینچ‌های دستی به صورت مکانیکی عمل می‌کنند و برای بارهای سبک تا متوسط مناسب هستند، در حالی که وینچ‌های برقی به دلیل قدرت و کارایی بالاتر، برای بارهای سنگین‌تر و کاربردهای صنعتی مناسب‌ترند.
پس از خرید وینچ، نوبت به مرحله نصب این دستگاه می رسد که نیازمند دقت و توجه به جزئیات است، زیرا نصب نادرست می‌تواند منجر به آسیب‌های جدی و خسارات مالی شود. در نصب وینچ دستی، انتخاب مکان مناسب و نصب پایه‌های محکم از اهمیت ویژه‌ای برخوردار است. همچنین، در نحوه نصب وینچ برقی، توجه به سیم‌کشی و اتصالات الکتریکی ضروری است. در این مقاله از ویتال بکسل به بررسی مراحل نصب وینچ‌های دستی و برقی و نکات ایمنی مرتبط با آن‌ها خواهیم پرداخت تا کاربران بتوانند با اطمینان بیشتری از این ابزارها استفاده کنند. برخی از باکیفیت ترین محصولات این زمینه که همگی در فروشگاه ویتال بکسل موجود هستند شامل موارد زیر اند که به راحتی قابل سفارش می باشند.
اگر پس از خرید وینچ برقی یا دستی دچار سردرگرمی راجع به نحوه صحیح نصب این محصول هستند باید بگوییم که نحوه نصب وینچ برقی یک فرآیند حساس و مهم است که نیازمند دقت و رعایت نکات ایمنی می‌باشد. در ادامه به آموزش مراحل مختلف نصب وینچ برقی پرداخته می‌شود:
انتخاب محل مناسب برای نصب وینچ برقی اولین و مهم‌ترین مرحله است. محل نصب باید دارای ویژگی‌های زیر باشد:
• فضای کافی: اطمینان حاصل کنید که فضای کافی برای حرکت وینچ و بار وجود دارد.
• پایه‌های محکم: محل انتخابی باید دارای پایه‌های قوی و مستحکم باشد که توانایی تحمل وزن بار را داشته باشد.
• دوری از موانع: محل نصب باید عاری از موانع باشد تا بار به راحتی جابجا شود و خطرات احتمالی کاهش یابد.
نصب پایه یا تکیه گاه وینچ
پس از انتخاب محل مناسب، باید پایه یا تکیه‌گاه وینچ را نصب کنید. مراحل نصب پایه به شرح زیر است:
• نصب نبشی‌ها: نبشی‌ها را با استفاده از پیچ و مهره به دیوار یا زمین نصب کنید. اطمینان حاصل کنید که نبشی‌ها همسطح و محکم نصب شده‌اند.
• استحکام پایه: قبل از ادامه نصب، از استحکام و مقاومت پایه‌ها اطمینان حاصل کنید تا در حین کار دچار لرزش یا شکستگی نشوند.
نصب وینچ روی پایه
پس از نصب پایه، وینچ را بر روی آن نصب کنید:
• قرار دادن وینچ: وینچ را بر روی پایه قرار دهید و با استفاده از پیچ‌های مناسب آن را محکم کنید.
• بررسی تراز بودن: قبل از محکم کردن نهایی، اطمینان حاصل کنید که وینچ به درستی تراز شده است.
اتصال کابل ها و تنظیمات برقی
در این مرحله، باید کابل‌ها را به وینچ متصل کنید:
• سیم‌کشی: طبق دستورالعمل‌های سازنده، سیم‌های برق را به وینچ متصل کنید. اطمینان حاصل کنید که اتصالات محکم و بدون نشتی هستند.
• بررسی سیستم برقی: قبل از روشن کردن وینچ، سیستم برقی را بررسی کنید تا از عدم وجود مشکلات اطمینان حاصل شود.
تنظیم کابل و قرقره ها
تنظیم کابل و قرقره‌ها برای عملکرد صحیح وینچ بسیار مهم است:
• تنظیم کابل: کابل را به درستی بر روی قرقره‌ها قرار دهید و از عدم وجود گره یا پیچیدگی اطمینان حاصل کنید.
• تنظیم قرقره‌ها: قرقره‌ها باید به درستی تنظیم شوند تا از سایش و آسیب به کابل جلوگیری شود.
بررسی سیستم ترمز
سیستم ترمز وینچ باید به دقت بررسی شود:
• عملکرد ترمز: اطمینان حاصل کنید که سیستم ترمز به درستی کار می‌کند و در صورت نیاز، تنظیمات لازم را انجام دهید.
• بررسی نشتی: از عدم وجود نشتی در سیستم هیدرولیک ترمز اطمینان حاصل کنید.
آزمایش عملکرد دستگاه
پس از اتمام نصب و تنظیمات، باید عملکرد وینچ را آزمایش کنید:
• آزمایش بار: یک بار آزمایشی با وزن مناسب به وینچ متصل کنید و عملکرد آن را بررسی کنید.
• بررسی صدا و لرزش: در حین آزمایش، به صدای دستگاه و لرزش‌های غیرطبیعی توجه کنید و در صورت مشاهده هرگونه مشکل، نصب را متوقف کرده و بررسی‌های لازم را انجام دهید.
با انواع روش های نصب وینچ کارگاهی آشنا شوید!
جدول زیر به طور خلاصه به انواع روش های نصب وینچ بالابر و نحوه اجرای آن ها اشاره نموده است که می تواند راهنمای خوبی برای انتخاب نحوه اجرای این کار توسط کاربران باشد.
روش نصب
توضیحات
مزایا
معایب
نصب ثابت (روی پایه یا صفحه فلزی)
وینچ روی یک صفحه یا پایه فلزی محکم بسته می شود.
استحکام بالا، مناسب برای بارهای سنگین
جابجایی دشوار، نیاز به زیر ساخت قوی
نصب روی تیرآهن (با براکت و پیچ و مهره)
وینچ روی تیر آهن نصب شده و امکان حرکت در راستای تیر وجود دارد.
امکان حرکت خطی، توزیع مناسب نیرو
نیاز به تیرآهن محکم و ساختار مناسب
نصب دیواری
وینچ روی دیوار نصب شده و معمولا برای کشیدن بارهای عمودی استفاده می شود.
صرفه جویی در فضا، نصب آسان
محدودیت زاویه کشش، فشار بر دیوار
نصب روی سقف (با قرقره راهنما)
وینج روی سقف نصب شده و قرقره برای هدایت کابل استفاده می شود.
افزایش ارتفاع کشش، توزیع بهتر وزن
نیاز به مهندسی دقیق سقف
نصب روی شاسی متحرک (واگن،ریل)
وینچ روی یک شاسی چرخ دار یا ریل نصب شده است.
امکان جابجایی آسان، انعطاف پذیری بالا
نیاز به مسیر صاف و محکم برای حرکت
نصب روی وسیله نقلیه (کامیون، وانت، جرثقیل)
وینچ روی وسیله نقلیه نصب شده و برای کشیدن بار یا امداد استفاده می شود.
نحوه نصب وینچ برقی نیازمند رعایت نکات ایمنی و فنی خاصی است تا از عملکرد بهینه و ایمنی دستگاه اطمینان حاصل شود. در ادامه به بررسی نکات مهم در این زمینه می‌پردازیم:
استفاده از تجهیزات ایمنی استاندارد
استفاده از تجهیزات ایمنی استاندارد در حین نصب و استفاده از وینچ برقی بسیار حیاتی است. این تجهیزات شامل عینک ایمنی، دستکش، کلاه ایمنی و کفش‌های مناسب می‌باشد. همچنین، باید از نوارهای هشداردهنده و علائم ایمنی در محل نصب استفاده شود تا خطرات احتمالی کاهش یابد. آموزش کارکنان در مورد استفاده صحیح از این تجهیزات نیز ضروری است.
سرویس و نگهداری منظم دستگاه
سرویس و نگهداری منظم وینچ برقی به افزایش عمر مفید و کارایی آن کمک می‌کند. این شامل بازرسی دوره‌ای اجزای مکانیکی و الکتریکی، روغن‌کاری قطعات متحرک، و بررسی وضعیت کابل‌ها و قرقره‌ها می‌باشد. همچنین، باید به یاد داشت که هرگونه نشانه‌ای از خرابی یا آسیب باید به سرعت مورد بررسی قرار گیرد و تعمیرات لازم انجام شود.
آموزش کاربران و اپراتورها
آموزش کاربران و اپراتورها در مورد نحوه استفاده صحیح از وینچ برقی از اهمیت ویژه‌ای برخوردار است. این آموزش باید شامل آشنایی با عملکرد دستگاه، روش‌های ایمن جابجایی بار، و نحوه واکنش در مواقع اضطراری باشد. همچنین، اپراتورها باید با ظرفیت بار و محدودیت‌های دستگاه آشنا شوند تا از بروز حوادث جلوگیری شود.
رعایت ظرفیت بار و محدویدت های دستگاه
رعایت ظرفیت بار و محدودیت‌های دستگاه یکی از نکات کلیدی در استفاده از وینچ برقی است. هر وینچ دارای ظرفیت بار مشخصی است که نباید از آن تجاوز کرد. بارگذاری بیش از حد می‌تواند منجر به آسیب به دستگاه و خطرات جدی برای اپراتور و اطرافیان شود. بنابراین، قبل از هر بار استفاده، باید وزن بار را به دقت اندازه‌گیری کرده و از مطابقت آن با ظرفیت وینچ اطمینان حاصل کرد.
انتخاب دقیق محل نصب
انتخاب محل مناسب برای نصب وینچ برقی از اهمیت بالایی برخوردار است. محل نصب باید دارای پایه‌های محکم و استحکام کافی باشد و از موانع و خطرات احتمالی دور باشد. همچنین، باید اطمینان حاصل شود که فضای کافی برای حرکت و جابجایی بار وجود دارد. در صورت نصب در محیط‌های خارجی، باید از محافظت در برابر رطوبت و شرایط جوی نامساعد اطمینان حاصل کرد.
استفاده از کابل های مناسب و استاندارد
استفاده از کابل‌های مناسب و استاندارد برای اتصال وینچ برقی به منبع تغذیه بسیار مهم است. کابل‌ها باید از نظر ظرفیت و نوع با مشخصات وینچ مطابقت داشته باشند و از آسیب‌های فیزیکی و الکتریکی در امان باشند. همچنین، باید از اتصالات محکم و بدون نشتی اطمینان حاصل کرد تا از بروز حوادث جلوگیری شود.
معرفی انواع روش های نصب وینچ برقی
نصب وینچ برقی می‌تواند به روش‌های مختلفی انجام شود که هر یک از این روش‌ها بسته به نیاز و شرایط محیطی متفاوت است. در ادامه به بررسی سه روش اصلی نحوه نصب وینچ برقی می‌پردازیم:
نصب وینچ برقی به صورت چهار کاره
نصب وینچ برقی به صورت چهار کاره به این معناست که وینچ قابلیت جابجایی در چهار جهت (افقی و عمودی) را دارد. این نوع نصب معمولاً با استفاده از یک ترولی وینچ انجام می‌شود. مراحل نصب به شرح زیر است:
• انتخاب مسیر حرکت: ابتدا باید مسیر حرکت وینچ را مشخص کنید.
• نصب ترولی: ترولی را به سقف یا دیوار نصب کنید و اطمینان حاصل کنید که به درستی و محکم نصب شده است.
• اتصال وینچ به ترولی: وینچ را بر روی ترولی نصب کنید و اطمینان حاصل کنید که اتصالات محکم و ایمن هستند.
• تنظیمات نهایی: پس از نصب، باید تنظیمات نهایی را انجام دهید تا وینچ به درستی در مسیر حرکت کند.
نصب وینچ برقی به صورت ثابت
نصب وینچ برقی به صورت ثابت به این معناست که وینچ در یک مکان مشخص نصب می‌شود و قابلیت جابجایی ندارد. این نوع نصب معمولاً برای کاربردهایی که نیاز به جابجایی مکرر بار نیست، مناسب است. مراحل نصب به شرح زیر است:
• انتخاب محل مناسب: محل نصب باید دارای پایه‌های محکم و استحکام کافی باشد.
• نصب پایه: پایه‌های وینچ را با استفاده از پیچ و مهره به دیوار یا زمین نصب کنید.
• نصب وینچ: وینچ را بر روی پایه نصب کنید و اطمینان حاصل کنید که به درستی تراز شده است.
• اتصال به منبع تغذیه: وینچ را به منبع تغذیه متصل کنید و از صحت اتصالات اطمینان حاصل کنید.
نصب وینچ برقی تک فاز و سه فاز
وینچ‌های برقی معمولاً در دو نوع تک فاز و سه فاز موجود هستند که هر یک دارای ویژگی‌ها و کاربردهای خاص خود هستند:
• نصب وینچ برقی تک فاز: این نوع وینچ معمولاً برای کاربردهای سبک و در مکان‌هایی که دسترسی به برق سه فاز وجود ندارد، مناسب است. مراحل نصب مشابه نصب ثابت است و باید به منبع تغذیه تک فاز متصل شود.
• نصب وینچ برقی سه فاز: این نوع وینچ برای کاربردهای سنگین‌تر و صنعتی طراحی شده است. نصب آن نیز مشابه نصب ثابت است، اما باید به منبع تغذیه سه فاز متصل شود و از کابل‌های مناسب و استاندارد استفاده شود.
دستورالعمل نصب وینچ دستی
نصب وینچ دستی نیازمند دقت و رعایت مراحل مشخصی است تا از عملکرد صحیح و ایمنی آن اطمینان حاصل شود. در ادامه به بررسی مراحل نصب وینچ‌های دستی می‌پردازیم:
انتخاب مکان مناسب برای نصب وینچ دستی یکی از مهم‌ترین مراحل است. در این مرحله باید به نکات زیر توجه کنید:
• استحکام زمین: محل نصب باید دارای زمین یا پایه‌های محکم و استحکام کافی باشد تا بتواند وزن وینچ و بارهای جابجا شده را تحمل کند.
• فاصله از موانع: اطمینان حاصل کنید که بین محل نصب وینچ و محل بار مانعی وجود ندارد تا بار به راحتی و بدون مانع جابجا شود.
مرحله دوم: نصب پایه های وینچ
پس از انتخاب مکان مناسب، نوبت به نصب پایه‌های وینچ می‌رسد. مراحل نصب پایه‌ها به شرح زیر است:
• نصب پایه‌ها: پایه‌های وینچ باید به گونه‌ای نصب شوند که تحمل وزن بار را داشته باشند و از لرزش وینچ جلوگیری کنند.
• بررسی استحکام: قبل از نصب، باید استحکام و مقاومت پایه‌ها را بررسی کنید و اطمینان حاصل کنید که همه قطعات به درستی و محکم نصب شده‌اند.
• مکانیابی دقیق: در این مرحله، باید مکانیابی لوله‌ها و بلوک‌ها را با دقت ارزیابی کنید تا از نصب صحیح پایه‌ها اطمینان حاصل شود.
مرحله سوم: نصب وینچ و سیم کشی
پس از نصب پایه‌ها، نوبت به نصب وینچ و انجام سیم‌کشی می‌رسد:
• نصب وینچ: وینچ را بر روی پایه‌ها نصب کنید و اطمینان حاصل کنید که به درستی و با استحکام نصب شده است.
• سیم‌کشی: سیم‌کشی را به وینچ وصل کنید. اطمینان حاصل کنید که سیم‌ها تحت هیچ شرایطی قطع نشوند و از سلامت سیم بکسل اطمینان حاصل کنید.
• اتصال قلاب: قلاب دستگاه را به جسمی که باید جابجا شود، وصل نمایید.
مرحله چهارم: تست و بررسی کارکرد وینچ
پس از نصب و سیم‌کشی، باید عملکرد وینچ را تست کنید:
• تست عملکرد: قبل از استفاده از وینچ برای جابجایی یا حمل بار، مطمئن شوید که همه قطعات به درستی کار می‌کنند و هیچ مشکلی وجود ندارد.
• استفاده از وزن آزمایشی: می‌توانید وزن آزمایشی را به وینچ بسته و عملکرد آن را بررسی کنید تا از کارکرد صحیح آن اطمینان حاصل کنید.

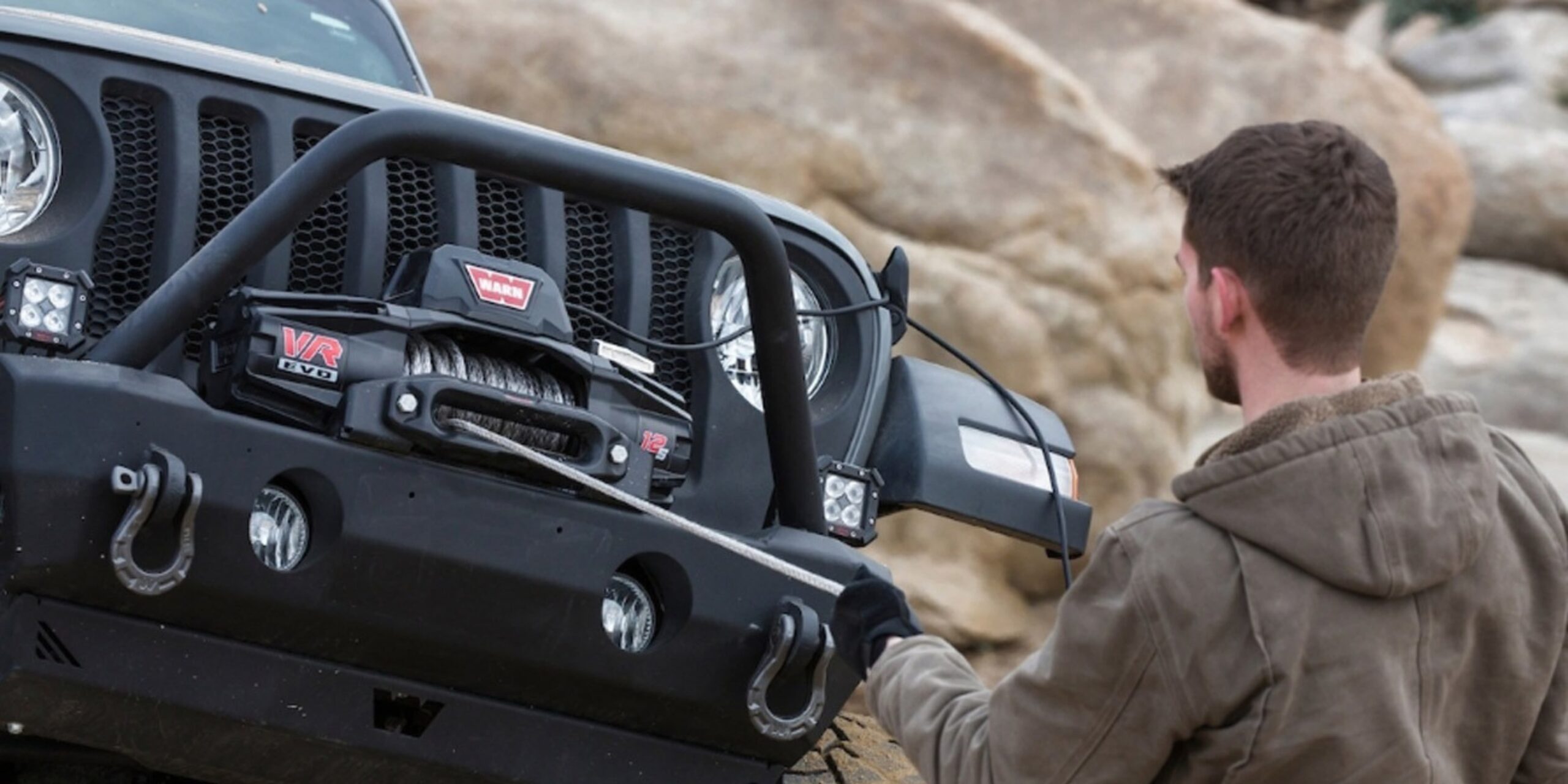

راهنمای تخصصی نصب وینچ خودرو؛ آموزش گام به گام
نصب وینچ خودرو، به عنوان یک سیستم حیاتی در تجهیزات لیفتینگ بار و خودروهای آفرود، نیازمند دانش فنی، دقت بالا و رعایت اصول ایمنی است. یک نصب صحیح وینچ نه تنها عملکرد بهینه دستگاه را تضمین می‌کند، بلکه از بروز حوادث احتمالی نیز پیشگیری می‌نماید. در این راهنمای جامع، به بررسی گام‌به‌گام و تخصصی نحوه نصب وینچ خودرو با تمرکز بر نکات کلیدی نصب وینچ و ایمنی وینچ کشی می‌پردازیم.
۱. انتخاب وینچ مناسب؛ فونداسیون یک نصب موفق
پیش از هر اقدامی، انتخاب وینچ خودرو بر مناسب خودرو برای نیازهای خاص شما از اهمیت بالایی برخوردار است. عواملی نظیر ظرفیت کشش وینچ، نوع موتور (برقی یا هیدرولیک)، و ابعاد فیزیکی وینچ باید با وزن خودرو و کاربری مورد انتظار همخوانی داشته باشند. یک وینچ با ظرفیت کمتر از حد نیاز، کارایی لازم را نخواهد داشت و وینچ با ظرفیت بیش از حد، ممکن است فضای زیادی را اشغال کرده و هزینه‌های اضافی به دنبال داشته باشد. برای آفرودبازان حرفه‌ای، انتخاب وینچ با ریموت کنترل وینچ و قابلیت کشش قوی بسیار مهم است.
۲. آماده‌سازی و محل نصب؛ زیرساخت ایمنی
محل نصب وینچ (معمولاً بر روی سپر آفرودی یا بامپر وینچ دار) باید دارای استحکام کافی برای تحمل نیروهای کششی باشد. در بسیاری از موارد، نصب پلیت وینچ یا سینی وینچ (وینچ پلیت) ضروری است. این پلیت‌ها که از فولاد مقاوم ساخته می‌شوند، نیروی وارده از وینچ را به طور یکنواخت به شاسی خودرو منتقل می‌کنند و از آسیب به بدنه جلوگیری می‌نمایند. اطمینان از استحکام نقاط اتصال وینچ به شاسی از اهمیت ویژه‌ای برخوردار است. همچنین، باید فضای کافی برای دسترسی به کلاچ وینچ و سیم بکسل یا کابل سنتتیک وینچ در نظر گرفته شود.
۳. اتصالات الکتریکی؛ قلب تپنده وینچ برقی
برای نصب وینچ برقی خودرو، اتصالات الکتریکی نقش حیاتی دارند. استفاده از کابل‌های ضخیم و باکیفیت با آمپراژ مناسب، برای جلوگیری از افت ولتاژ و داغ شدن کابل‌ها الزامی است. این کابل‌ها باید مستقیماً به باطری خودرو متصل شوند و از طریق کلید قطع کن وینچ یا رله وینچ (سولنوئید وینچ) کنترل شوند. مسیر کابل‌کشی باید به گونه‌ای باشد که از برخورد با قطعات متحرک، لبه‌های تیز و منابع گرما جلوگیری شود. همچنین، نصب فیوز مناسب در مسیر کابل مثبت، برای حفاظت از سیستم در برابر جریان‌های اضافی ضروری است. بررسی نقشه سیم کشی وینچ ارائه شده توسط سازنده، یک گام حیاتی در این مرحله است.
۴. مونتاژ و تثبیت وینچ؛ گام‌های نهایی نصب
پس از آماده‌سازی محل و انجام اتصالات الکتریکی اولیه، نوبت به مونتاژ و تثبیت خود وینچ می‌رسد. وینچ را با استفاده از پیچ و مهره‌های مخصوص و واشرهای مناسب، به پلیت یا سپر محکم کنید. از گشتاور مناسب برای سفت کردن پیچ‌ها اطمینان حاصل کنید تا از لغزش یا شل شدن وینچ در حین کار جلوگیری شود. پس از نصب فیزیکی، رولر فیرلید وینچ یا هاوسینگ آلومینیومی وینچ (بسته به نوع سیم بکسل/کابل) را در جای خود نصب کنید. این قطعات به هدایت صحیح سیم بکسل یا کابل کمک کرده و از آسیب دیدن آن جلوگیری می‌کنند.
۵. تست و بازرسی نهایی؛ اطمینان از عملکرد صحیح
پس از اتمام مراحل نصب، انجام یک تست جامع و بازرسی نهایی ضروری است. ابتدا، عملکرد کلاچ وینچ را بررسی کنید و اطمینان حاصل کنید که سیم بکسل/کابل به درستی آزاد و جمع می‌شود. سپس، با کشیدن یک بار سبک، عملکرد وینچ را تحت فشار کنترل کنید. در این مرحله، به صدای موتور، عدم وجود لرزش غیرعادی و عملکرد صحیح ریموت کنترل توجه کنید. آموزش کار با وینچ خودرو و مطالعه دفترچه راهنمای وینچ از اهمیت بالایی برخوردار است.
۶. نکات ایمنی و نگهداری؛ افزایش عمر مفید وینچ
ایمنی وینچ کشی همواره باید در اولویت باشد. هرگز از وینچ برای بلند کردن افراد استفاده نکنید. قبل از هر بار استفاده، سیم بکسل/کابل را از نظر پارگی، ساییدگی یا پیچ‌خوردگی بررسی کنید. استفاده از دستکش ایمنی و پتو یا دمپر وینچ (برای مهار سیم بکسل در صورت پارگی) ضروری است. نگهداری صحیح وینچ خودرو شامل تمیز کردن دوره‌ای، بررسی اتصالات الکتریکی و گریس‌کاری قطعات متحرک، به افزایش طول عمر وینچ و حفظ کارایی آن کمک شایانی می‌کند. برای تعمیرات وینچ خودرو حتماً به متخصصین مراجعه کنید.
با رعایت این اصول تخصصی در نصب و نگهداری وینچ خودرو، می‌توانید از مزایای کامل این تجهیز قدرتمند در عملیات لیفتینگ و بازیابی خودرو بهره‌مند شوید.
سخن پایانی
در این مقاله، مراحل نصب وینچ‌های برقی و دستی به طور جامع بررسی شد. نحوه نصب وینچ برقی می‌تواند به دو صورت ثابت و چهار کاره انجام شود که هر یک از این روش‌ها نیازمند رعایت نکات ایمنی و دقت در اجرا هستند. در مورد نصب وینچ دستی، مراحل شامل انتخاب مکان مناسب، نصب پایه‌ها، نصب وینچ و سیم‌کشی، و در نهایت تست و بررسی کارکرد وینچ می‌باشد. این مراحل به کاربران کمک می‌کند تا از عملکرد بهینه و ایمنی وینچ‌های خود اطمینان حاصل کنند. با توجه به کاربردهای گسترده وینچ‌ها در صنایع مختلف، آشنایی با روش‌های نصب و نگهداری آن‌ها از اهمیت ویژه‌ای برخوردار است و می‌تواند به افزایش کارایی و کاهش خطرات ناشی از استفاده نادرست کمک کند.
