انتخاب اسلینگ زنجیری فقط با دانستن وزن بار انجام نمیشود. ممکن است دو بار با وزن یکسان، به دلیل تفاوت در مرکز ثقل، محل نقاط اتصال، فاصله بین نقاط لیفت یا زاویه شاخهها، به اسلینگهایی با مشخصات متفاوت نیاز داشته باشند. برای انتخاب صحیح باید ابتدا شرایط واقعی لیفت بررسی شود. وزن کل بار، هندسه بار، مرکز ثقل، تعداد و محل نقاط مهار، زاویه باربرداری، طول شاخهها، ظرفیت مجاز مجموعه و شرایط محیطی همگی در این تصمیم نقش دارند.
در این راهنما از ویتال بکسل مراحل انتخاب اسلینگ زنجیری را بهصورت کاربردی بررسی میکنیم تا مشخص کنیم برای یک عملیات باربرداری مشخص، چه پارامترهایی باید پیش از انتخاب محصول کنترل شوند.
توجه: انتخاب تجهیزات باربرداری موضوعی ایمنیمحور است. محاسبات و مثالهای این مقاله برای توضیح فرآیند انتخاب ارائه شدهاند و جایگزین جدول ظرفیت سازنده، دستورالعمل تجهیز و بررسی فرد دارای صلاحیت در عملیات لیفت نیستند.

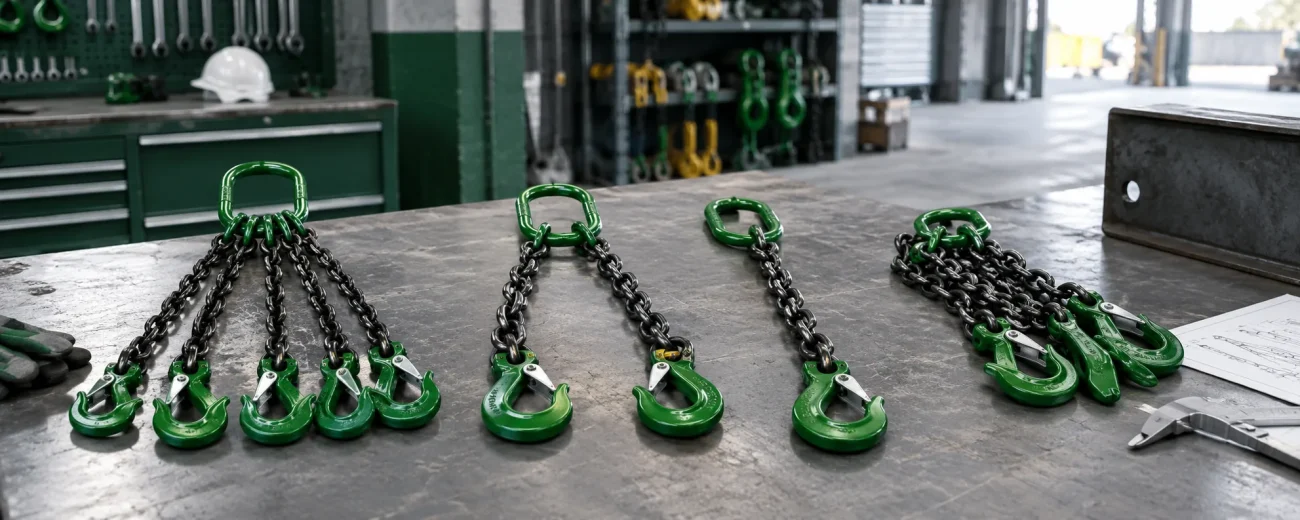

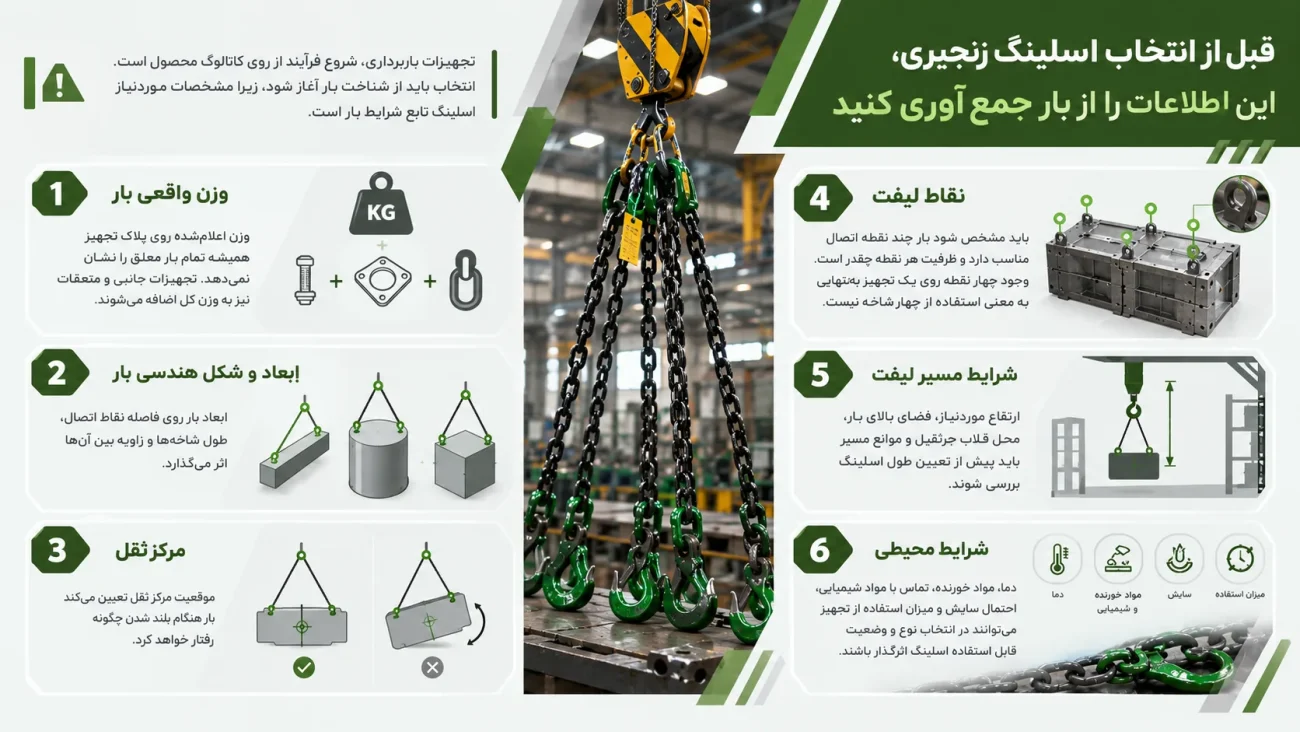

قبل از انتخاب اسلینگ زنجیری، این اطلاعات را از بار جمعآوری کنید
اولین اشتباه در انتخاب تجهیزات باربرداری و خرید اسلینگ زنجیری، شروع فرآیند از روی کاتالوگ محصول است. انتخاب باید از شناخت بار آغاز شود، زیرا مشخصات موردنیاز اسلینگ تابع شرایط بار است. پیش از بررسی قطر زنجیر یا تعداد شاخهها، اطلاعات زیر را ثبت کنید.
- وزن واقعی بار: وزن اعلامشده روی پلاک تجهیز همیشه تمام بار معلق را نشان نمیدهد. گاهی تجهیزات جانبی، متعلقات نصبشده، فیکسچرهای حمل یا قطعات همراه نیز به وزن کل اضافه میشوند.
- ابعاد و شکل هندسی بار: ابعاد بار روی فاصله نقاط اتصال، طول موردنیاز شاخهها و زاویه ایجادشده بین آنها اثر میگذارد. یک سازه کشیده، مخزن استوانهای و تجهیز مکعبی با وزن یکسان، شرایط مهار مشابهی ندارند.
- مرکز ثقل: موقعیت مرکز ثقل تعیین میکند بار هنگام بلند شدن چگونه رفتار خواهد کرد. اگر مرکز ثقل خارج از محدوده مناسب نقاط اتصال قرار داشته باشد، بار میتواند بچرخد یا به یک سمت متمایل شود.
- نقاط لیفت: باید مشخص شود بار چند نقطه اتصال مناسب دارد و ظرفیت هر نقطه چقدر است. وجود چهار نقطه روی یک تجهیز بهتنهایی به معنی مناسب بودن استفاده از چهار شاخه نیست.
- شرایط مسیر لیفت: ارتفاع موردنیاز برای بلند کردن بار، فضای بالای بار، محل قرارگیری قلاب جرثقیل و موانع مسیر باید پیش از تعیین طول اسلینگ بررسی شوند.
- شرایط محیطی: دما، مواد خورنده، تماس با مواد شیمیایی، احتمال سایش و میزان استفاده از تجهیز میتوانند در انتخاب نوع و وضعیت قابل استفاده اسلینگ اثرگذار باشند.
همچنین بخوانید: راهنما انتخاب و خرید بلت جرثقیل
مرحله اول، وزن واقعی بار و بارهای متصل را مشخص کنید
وزن بار نقطه شروع محاسبات است، اما نباید فقط به وزن تقریبی یا تخمینی اکتفا کرد. ظرفیت موردنیاز باید بر اساس وزن واقعی مجموعهای تعیین شود که قرار است از زمین بلند شود. در یک عملیات لیفت ممکن است علاوه بر تجهیز اصلی، قطعات زیر نیز بخشی از بار معلق باشند:
- فیکسچر حمل
- متعلقات متصل به بار
- تجهیزات نصبشده روی سازه
- قطعات جانبی که پیش از جابهجایی جدا نشدهاند
در عملیاتهای حساس، استفاده از وزن تأییدشده توسط نقشه سازنده، پلاک تجهیز یا مدارک فنی قابل اتکاتر از تخمین چشمی است. همچنین توجه کنید که وزن استاتیکی تنها عامل واردکننده نیرو نیست. شروع حرکت، توقف ناگهانی، کشیده شدن بار یا ضربه میتواند شرایط بارگذاری را تغییر دهد. به همین دلیل، عملیات لیفت باید مطابق دستورالعملهای کاری و محدودیتهای سازنده انجام شود.
مرحله دوم، مرکز ثقل بار را پیدا کنید
مرکز ثقل یکی از عوامل تعیینکننده در پایداری بار هنگام بلند شدن است. اگر محل مرکز ثقل بهدرستی در نظر گرفته نشود، بار ممکن است پس از جدا شدن از زمین بچرخد، کج شود یا نیرو را بهصورت نامتوازن بین شاخهها توزیع کند. مرکز ثقل همیشه در مرکز هندسی جسم قرار ندارد. برای مثال، یک تجهیز صنعتی ممکن است موتور، گیربکس یا مجموعهای سنگین در یک سمت داشته باشد. در چنین شرایطی، ظاهر متقارن تجهیز نمیتواند مبنای تعیین مرکز ثقل باشد.
چرا بار با مرکز ثقل خارج از مرکز خطرناک است؟
وقتی مرکز ثقل نسبت به نقاط اتصال جابهجا باشد، شاخههای اسلینگ الزاماً بار را به نسبت مساوی تحمل نمیکنند. ممکن است یک شاخه تحت کشش بیشتری قرار گیرد و شاخه دیگر سهم کمتری از بار داشته باشد. این موضوع در انتخاب اسلینگهای چندشاخه اهمیت زیادی دارد، زیرا فرض تقسیم مساوی وزن بین تمام شاخهها همیشه با شرایط واقعی بار مطابقت ندارد.
مرکز ثقل چه ارتباطی با طول شاخهها دارد؟
در برخی پیکربندیها، برای حفظ تعادل بار ممکن است نیاز به تنظیم طول شاخهها یا استفاده از نقاط اتصال متفاوت وجود داشته باشد. این کار باید بر اساس طراحی لیفت و مشخصات تجهیز انجام شود. تنظیم طول بدون تحلیل موقعیت مرکز ثقل میتواند زاویه شاخهها و توزیع نیرو را تغییر دهد. به همین دلیل، در بارهای نامتقارن یا تجهیزاتی با مرکز ثقل نامشخص، تصمیمگیری صرفاً بر اساس تجربه عمومی ریسک ایجاد میکند.
چرا دو نقطه اتصال همیشه به معنی تقسیم ۵۰-۵۰ بار نیست؟
تقسیم مساوی نیرو زمانی قابل فرض است که شرایط هندسی، مرکز ثقل و نحوه اتصال بار با این فرض سازگار باشند. هرگونه عدم تقارن در بار یا محل اتصال میتواند باعث شود نیروی واردشده به شاخهها متفاوت باشد. به همین دلیل، در عملیاتهای پیچیده مسیر انتقال نیرو باید در کل سیستم بررسی شود.
همچنین مطالعه کنید: معرفی انواع استانداردهای تسمه حمل بار
مرحله سوم، تعداد نقاط مهار را بررسی کنید، نه صرفاً تعداد شاخهها
یکی از روشهای رایج اما ناقص انتخاب اسلینگ زنجیری این است که ابتدا تصمیم بگیریم بار به اسلینگ تکشاخه، دوشاخه یا چهارشاخه نیاز دارد. در عمل، سؤال باید از وضعیت بار شروع شود. ابتدا مشخص کنید:
- بار چند نقطه لیفت قابل استفاده دارد؟
- نقاط اتصال در چه فاصلهای از یکدیگر قرار دارند؟
- مرکز ثقل نسبت به این نقاط کجا قرار گرفته است؟
- بار پس از بلند شدن به چه میزان پایداری نیاز دارد؟
- آیا همه نقاط اتصال واقعاً در انتقال بار نقش یکسانی خواهند داشت؟
پس از پاسخ به این پرسشها میتوانید پیکربندی مناسب را بررسی کنید. برای نمونه، وجود چهار نقطه اتصال روی یک تجهیز لزوماً به این معنا نیست که چهار شاخه بار را بهطور مساوی تحمل میکنند. اختلاف ارتفاع نقاط، تغییر شکل بار و موقعیت مرکز ثقل میتواند باعث شود همه شاخهها همزمان و با نیروی یکسان درگیر نباشند.
مرحله چهارم، زاویه باربرداری چگونه ظرفیت واقعی را تغییر میدهد؟

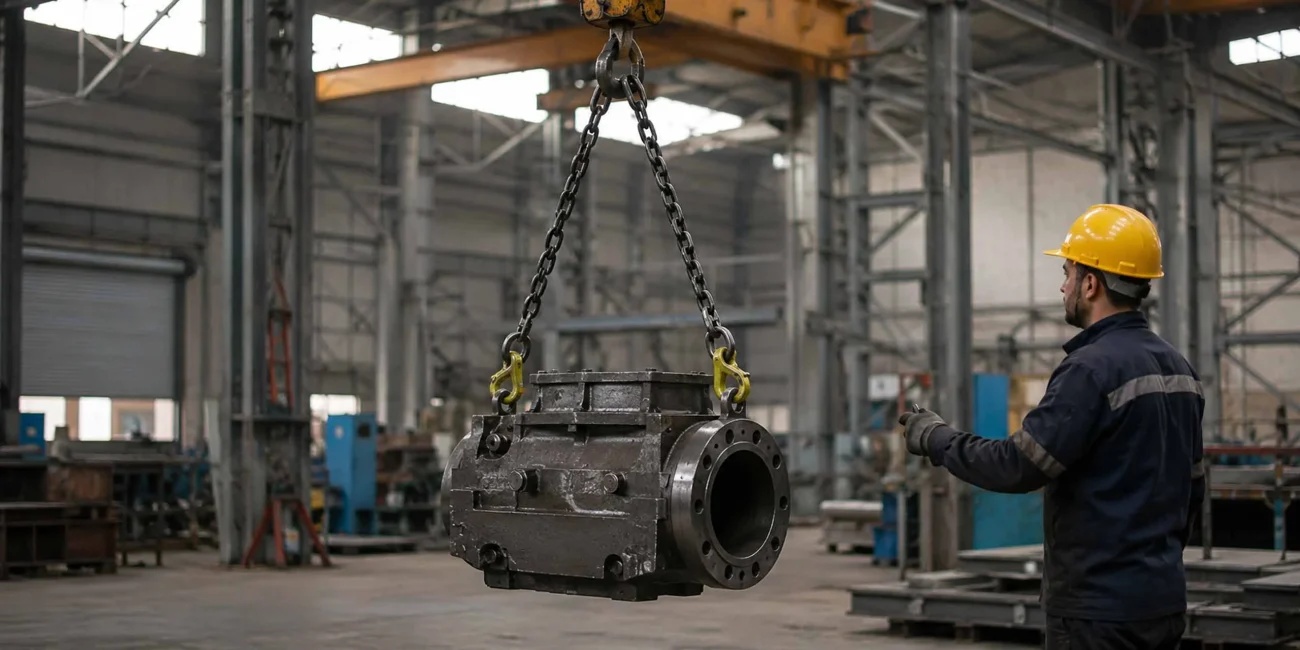

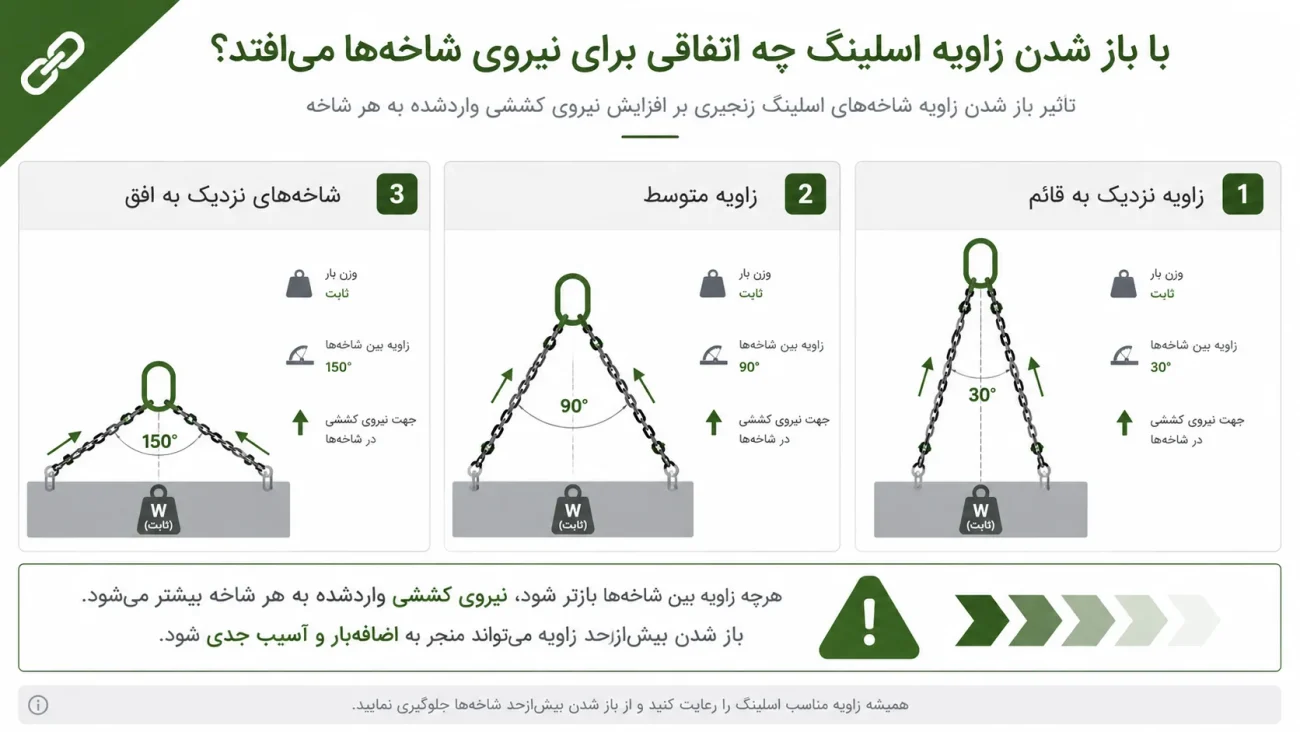

با باز شدن شاخههای اسلینگ، نیروی کششی واردشده به هر شاخه افزایش پیدا میکند. به همین دلیل، بررسی زاویه یکی از مراحل اصلی در تعیین ظرفیت موردنیاز است. هرچه شاخهها به حالت افقی نزدیک شوند، نیروی کششی بیشتری در آنها ایجاد میشود. به همین علت، استفاده از اسلینگ با زاویه نامناسب میتواند ظرفیت قابل استفاده مجموعه را محدود کند.
زاویه نسبت به افق یا قائم؟
یکی از منابع خطا در محاسبات لیفت، مشخص نکردن مرجع اندازهگیری زاویه است. زاویه اسلینگ ممکن است نسبت به خط افق یا خط قائم بیان شود. این دو زاویه مکمل یکدیگر هستند. برای مثال، زاویه ۳۰ درجه نسبت به افق با زاویه ۶۰ درجه نسبت به قائم یک وضعیت هندسی را توصیف میکند. به همین دلیل، هنگام استفاده از جدول ظرفیت یا محاسبات، باید دقیقاً بررسی کنید سازنده زاویه را نسبت به کدام مرجع تعریف کرده است.
رابطه زاویه و نیروی واردشده به شاخه
در یک آرایش متقارن دوشاخه، اگر زاویه هر شاخه نسبت به افق با θ نشان داده شود، نیروی کششی تقریبی هر شاخه از رابطه زیر به دست میآید:
T = W ÷ (2 × sin θ)
که در آن:
- Tنیروی کششی هر شاخه است
- Wوزن کل بار است
- Θ زاویه هر شاخه نسبت به افق است
این رابطه برای توضیح اثر هندسه بر نیرو مفید است، اما انتخاب نهایی اسلینگ نباید صرفاً با یک فرمول انجام شود. نوع بار، عدم تقارن، وضعیت اتصال و دستورالعمل سازنده نیز باید بررسی شوند. برای مثال فرض کنید یک بار در شرایط متقارن توسط دو شاخه حمل میشود. با کاهش زاویه نسبت به افق، مقدار sin θ کاهش پیدا میکند و در نتیجه نیروی کششی محاسبهشده برای هر شاخه افزایش مییابد.
مرحله پنجم، طول اسلینگ را بر اساس هندسه بار تعیین کنید
طول اسلینگ فقط تعیینکننده فاصله قلاب تا بار نیست. طول شاخهها مستقیماً با زاویه ایجادشده بین اسلینگ و بار ارتباط دارد. اگر فاصله نقاط اتصال ثابت باشد، کوتاه شدن بیش از حد شاخهها میتواند زاویه نامطلوبی ایجاد کند. از طرف دیگر، انتخاب طول بسیار زیاد نیز ممکن است مشکلاتی مانند نیاز به فضای بالاسری بیشتر، کنترل دشوار بار یا برخورد تجهیزات با محیط ایجاد کند.
برای انتخاب طول مناسب باید حداقل این موارد مشخص باشند:
- فاصله بین نقاط لیفت
- ارتفاع موردنیاز قلاب نسبت به بار
- زاویه موردنظر برای باربرداری
- فضای بالای محل لیفت
- وجود موانع در مسیر حرکت
هندسه عملیات لیفت میتواند مشخصات موردنیاز اسلینگ را تغییر دهد. جدول زیر نشان میدهد هر تغییر در شرایط بار یا نحوه اتصال، چه پیامدی در فرآیند انتخاب ایجاد میکند.
| وضعیت یا متغیر در عملیات لیفت | اثر فنی احتمالی | موردی که باید در انتخاب بررسی شود |
|---|---|---|
| افزایش فاصله بین نقاط لیفت | بازتر شدن زاویه شاخهها در صورت ثابت بودن طول | طول شاخه و زاویه واقعی اسلینگ |
| کوتاهتر شدن شاخهها | افزایش بازشدگی شاخهها | نیروی کششی و ظرفیت مجاز پیکربندی |
| بلندتر شدن شاخهها | تغییر هندسه و افزایش فضای موردنیاز بالای بار | Headroom و کنترل حرکت بار |
| جابهجایی مرکز ثقل | توزیع نامتقارن نیرو بین نقاط اتصال | ظرفیت شاخههای درگیر و پایداری بار |
| اختلاف ارتفاع نقاط اتصال | تغییر طول مؤثر و کشش شاخهها | تنظیم طول و وضعیت قرارگیری بار |
| افزایش تعداد نقاط اتصال | پیچیدهتر شدن مسیر توزیع نیرو | تعداد شاخههای مؤثر در تحمل بار |
| بار صلب با چند نقطه لیفت | احتمال تقسیم غیرمساوی نیرو بین شاخهها | فرض باربری همزمان تمام شاخهها |
| محدودیت فضای بالاسری | محدود شدن امکان ایجاد زاویه و طول موردنیاز | سازگاری هندسه اسلینگ با محل اجرا |
| نقطه اتصال خارج از راستای مرکز ثقل | احتمال چرخش یا تغییر وضعیت بار پس از بلند شدن | پایداری و آرایش نقاط مهار |
همچنین ببینید: مشخصات، قیمت و خرید اسلینگ سیم بکسلی
فاصله نقاط اتصال چه اثری دارد؟
هرچه فاصله نقاط اتصال افزایش یابد، برای حفظ یک زاویه مشخص به طول بیشتری در شاخهها نیاز خواهد بود. به همین دلیل، دو بار با وزن برابر اما ابعاد متفاوت میتوانند به اسلینگهایی با طول متفاوت نیاز داشته باشند.
توجه: گاهی انتخاب یک پیکربندی از نظر ظرفیت مناسب است، اما فضای کافی برای قرارگیری قلاب، حلقه اصلی و زاویه موردنیاز شاخهها وجود ندارد. این محدودیت که معمولاً با مفهوم فضای بالاسری یا Headroom بررسی میشود، باید قبل از عملیات لیفت در نظر گرفته شود. طراحی اسلینگ بدون توجه به ارتفاع موجود میتواند در محل اجرا مشکل ایجاد کند.
مرحله ششم، ظرفیت WLL را برای پیکربندی واقعی بررسی کنید
WLL یا Working Load Limit به معنی حد بار مجاز کاری تجهیز در شرایط تعریفشده توسط سازنده است. در انتخاب اسلینگ زنجیری، بررسی WLL باید برای کل پیکربندی واقعی انجام شود. یعنی نمیتوان فقط ظرفیت اسمی یک قطعه زنجیر را مشاهده کرد و آن را ظرفیت کل سیستم در تمام شرایط دانست. ظرفیت قابل استفاده مجموعه میتواند تحت تأثیر عوامل زیر قرار گیرد:
- گرید زنجیر
- قطر زنجیر
- تعداد شاخههای مؤثر در تحمل بار
- زاویه باربرداری
- نوع اتصال به بار
- ظرفیت حلقه اصلی
- ظرفیت قلابها
- ظرفیت شگل و سایر اتصالات
- شرایط استفاده تعریفشده توسط سازنده
ظرفیت زنجیر با ظرفیت کل اسلینگ چه تفاوتی دارد؟
اسلینگ زنجیری یک سیستم چندجزئی است. حتی اگر زنجیر ظرفیت بالایی داشته باشد، محدودیت ظرفیت یک اتصال دیگر میتواند ظرفیت کل مجموعه را محدود کند. به زبان ساده، سیستم نمیتواند با ظرفیتی بالاتر از محدودیت ضعیفترین جزء خود کار کند. برای مثال، در یک مجموعه شامل زنجیر، قلاب، شگل و نقطه اتصال بار، باید ظرفیت و شرایط استفاده تمام اجزا با یکدیگر سازگار باشند.
همچنین ببینید: مقایسه انواع اسلینگ حمل بار
چرا اسلینگ چهارشاخه همیشه چهار برابر ظرفیت یک شاخه نیست؟
فرض اینکه اسلینگ چهارشاخه همیشه وزن را دقیقاً بین چهار شاخه تقسیم میکند، میتواند گمراهکننده باشد. در شرایط واقعی، تفاوت جزئی در طول شاخهها، محل نقاط اتصال، صلبیت بار و موقعیت مرکز ثقل میتواند باعث شود همه شاخهها بار را به نسبت یکسان تحمل نکنند. یک بار صلب ممکن است به دلیل اختلافهای کوچک هندسی روی همه نقاط بهطور همزمان ننشیند. در نتیجه، برخی شاخهها سهم بیشتری از بار را تحمل میکنند.
به همین دلیل، ظرفیت اسلینگهای چندشاخه باید بر اساس جدول ظرفیت، دستورالعمل سازنده و استاندارد مرتبط بررسی شود. تعداد شاخههای موجود روی اسلینگ بهتنهایی نباید مبنای ضرب کردن ظرفیت یک شاخه قرار گیرد.
نوع اتصال و تجهیزات جانبی را فراموش نکنید
اسلینگ زنجیری بهتنهایی بار را جابهجا نمیکند. حلقه اصلی، قلابها، شگلها و نقاط اتصال بار نیز بخشی از مسیر انتقال نیرو هستند. برای انتخاب صحیح اتصالات لیفتینگ، مشخص کنید:
- اتصال اسلینگ به قلاب جرثقیل چگونه انجام میشود؟
- بار دارای گوشواره یا نقطه لیفت مناسب است؟
- آیا استفاده از شگل لازم است؟
- ظرفیت اتصال انتخابشده با سایر اجزا هماهنگ است؟
- جهت بارگذاری قطعه مطابق طراحی آن است؟
همچنین بررسی کنید: خدمات ساخت و طراحی اسلینگ باربرداری
اسلینگ را از فروشگاه معتبر انتخاب کنید
پس از بررسی وزن بار، مرکز ثقل، تعداد نقاط اتصال، زاویه باربرداری و ظرفیت موردنیاز، مرحله بعد انتخاب محصولی است که مشخصات آن با شرایط واقعی عملیات مطابقت داشته باشد. در این مرحله، صرفاً توجه به قیمت یا ظرفیت اعلامشده کافی نیست و اطلاعات فنی محصول باید قابل بررسی باشد. هنگام خرید اسلینگ زنجیری بهتر است مواردی مانند گرید و قطر زنجیر، ظرفیت مجاز کاری مجموعه، نوع و ظرفیت اتصالات، مشخصات سازنده و شرایط گارانتی بررسی شوند. وجود اطلاعات فنی شفاف به خریدار کمک میکند محصول را با نیاز پروژه تطبیق دهد و از انتخاب صرفاً بر اساس ظاهر یا ظرفیت اسمی جلوگیری کند.
خرید از فروشگاه یا تأمینکنندهای که تجهیزات مرتبط با عملیات لیفتینگ را نیز عرضه میکند، میتواند بررسی سازگاری اجزای مجموعه را سادهتر کند. برای مثال، در یک عملیات باربرداری ممکن است علاوه بر اسلینگ به شگل، قلاب، حلقه اصلی یا سایر اتصالات نیاز باشد و ظرفیت تمام این اجزا باید با یکدیگر هماهنگ باشد.
شرایط محیطی چگونه انتخاب اسلینگ را تغییر میدهد؟
شرایط محیطی میتواند روی وضعیت قابل استفاده اسلینگ و اجزای آن اثر بگذارد. به همین دلیل، انتخاب تجهیز برای محیط کارگاهی سرپوشیده ممکن است با انتخاب تجهیز برای محیط خورنده یا دارای دمای بالا تفاوت داشته باشد.
- دمای محیط: دمای بالا یا پایین خارج از محدوده تعریفشده برای تجهیز میتواند روی شرایط استفاده تأثیر بگذارد. محدوده مجاز باید از دستورالعمل سازنده همان محصول بررسی شود.
- خوردگی: کار در محیطهای مرطوب، دریایی یا دارای مواد خورنده نیازمند بررسی وضعیت سطح زنجیر و اتصالات است. خوردگی میتواند سطح مقطع مؤثر قطعه را کاهش دهد و وضعیت تجهیز را تغییر دهد.
- مواد شیمیایی: در محیطهایی که امکان تماس با مواد شیمیایی وجود دارد، سازگاری متریال تجهیزات با محیط باید بررسی شود.
- سایش و آسیب مکانیکی: تماس زنجیر با لبههای تیز، کشیده شدن روی سطوح خشن یا ضربه میتواند باعث آسیب شود. بازرسی دورهای پیش و پس از استفاده، بخشی از کنترل وضعیت تجهیزات باربرداری است.
- دفعات و نوع استفاده: تجهیزی که بهصورت مداوم و در سیکلهای کاری سنگین استفاده میشود، نیازمند برنامه بازرسی متناسب با شرایط بهرهبرداری است.
جمعبندی
انتخاب اسلینگ زنجیری از روی وزن بار آغاز میشود، اما در همان مرحله متوقف نمیشود. مرکز ثقل، محل نقاط مهار، هندسه بار، طول شاخهها و زاویه باربرداری میتوانند نیروی واردشده به اجزای سیستم را تغییر دهند. همچنین تعداد شاخههای اسلینگ نباید بهتنهایی مبنای تعیین ظرفیت قرار گیرد. در اسلینگهای چندشاخه، نحوه توزیع واقعی بار و تعداد شاخههای مؤثر باید مطابق مشخصات فنی و شرایط واقعی عملیات بررسی شود. در نهایت، انتخاب مناسب زمانی انجام میشود که ظرفیت کل مجموعه شامل زنجیر و تمام اتصالات، با شرایط واقعی لیفت تطبیق داده شود.
پس از مشخص شدن وزن بار، نحوه اتصال، شرایط محیط و ظرفیت موردنیاز، میتوانید اسلینگ زنجیری و دیگر انواع اسلینگ جرثقیل ویتال بکسل را بررسی کنید. ویتال بکسل تجهیزات مرتبط با عملیات لیفتینگ و باربرداری را عرضه میکند و امکان بررسی مشخصات فنی محصولات و دریافت مشاوره پیش از خرید برای انتخاب تجهیز متناسب با شرایط پروژه فراهم است.
سوالات متداول
آیا فقط با دانستن وزن بار میتوان اسلینگ زنجیری انتخاب کرد؟
خیر. وزن بار فقط نقطه شروع انتخاب است. مرکز ثقل، نقاط لیفت، زاویه شاخهها، طول اسلینگ، نوع اتصال و شرایط محیطی نیز باید بررسی شوند.
WLL در اسلینگ زنجیری چیست؟
WLL یا Working Load Limit به حد بار مجاز کاری تجهیز در شرایط تعریفشده توسط سازنده گفته میشود. این مقدار باید با توجه به پیکربندی واقعی و محدودیتهای استفاده بررسی شود.
زاویه اسلینگ چه تأثیری بر ظرفیت دارد؟
با باز شدن شاخهها و نزدیک شدن آنها به حالت افقی، نیروی کششی واردشده به هر شاخه افزایش پیدا میکند. به همین دلیل زاویه باید هنگام انتخاب ظرفیت در نظر گرفته شود.
طول اسلینگ زنجیری چگونه تعیین میشود؟
طول مناسب با توجه به فاصله نقاط اتصال، هندسه بار، زاویه موردنظر و ارتفاع موجود برای عملیات لیفت تعیین میشود.
